Projekt uključuje razvoj i ugradnju bimetalnih cjevovoda otpornih na habanje. Ovi su cjevovodi posebno konstruirani s bešavnom čeličnom cijevi kao vanjskom strukturom, što osigurava visoku mehaničku čvrstoću i izdržljivost. Unutarnja obloga sastoji se od sloja otpornog na habanje od legure visokog udjela kroma, dizajniranog da pruži iznimnu otpornost na abraziju, koroziju i dugotrajno mehaničko trošenje u teškim radnim uvjetima.

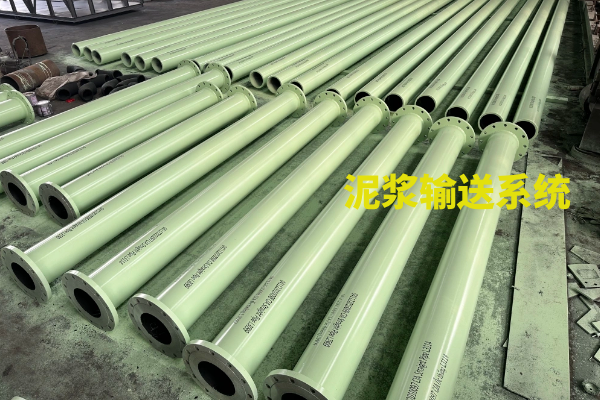

Sustav cjevovoda podijeljen je na dva glavna operativna dijela: sustav transporta letećeg pepela i sustav transporta gnojnice. Kako bi se osigurala jasna vizualna identifikacija i učinkovitost održavanja, implementirana je shema kodiranja bojama. Cjevovod letećeg pepela premazan je crnom bojom, dok je cjevovod gnojnice premazan zelenom bojom.
Ovaj dizajn ne samo da produžuje radni vijek i operativne performanse, već također poboljšava upravljanje sustavom, sigurnost i sljedivost održavanja tijekom životnog ciklusa projekta.
Opseg nabave za bimetalni cjevovodni sustav otporan na habanje uključuje više tipova komponenti za prilagodbu različitim instalacijskim i radnim zahtjevima. Glavni oblici sastoje se od ravnih cijevi, koljena, T-komada i reduktora, čime se osigurava kompatibilnost s različitim putovima protoka i strukturnim rasporedima. Među njima, ravne cijevi su kategorizirane u tri standardna nazivna promjera: DN200, DN250 i DN300, što sustavu omogućuje učinkovito rukovanje različitim brzinama protoka i radnim zahtjevima. Ukupna duljina ravnih cijevi potrebnih za projekt je 2.705 metara, što predstavlja većinu cjevovodne mreže.
Osim ravnih dijelova, sustav također zahtijeva niz priključaka, uključujući koljena, T-komade i reduktore, kako bi se postigle pravilne promjene smjera, grananja i podešavanja promjera unutar rasporeda cjevovoda. Ukupna količina ovih nelinearnih komponenti iznosi 197 komada. Uključivanje različitih konfiguracija cjevovoda osigurava da je konačni sustav prilagodljiv, strukturno optimiziran i potpuno sposoban pružiti stabilne, dugoročne performanse u zahtjevnim radnim okruženjima.
Kolorimetrijsko ispitivanje
Ispitivanje tlakom. Za projekte letećeg pepela, ispitivanje tlaka provodi se pri 8 kg tijekom 15 minuta; za projekte isplake, ispitivanje tlaka provodi se na 15 kg tijekom 15 minuta.
Ispitivanje tvrdoće. Zahtjevi za tvrdoću za bimetalne ravne cijevi otporne na habanje su HRC > 30, a zahtjevi za tvrdoću za bimetalne koljena, T-komponente i reduktore otporne na habanje su HRC > 50.
Provjera debljine boje. Zahtjevi za debljinu boje za transportne sustave isplake (zelene cijevi) su >200, a zahtjevi za debljinu boje za transportne sustave letećeg pepela (crne cijevi) su >100.
Svi izloženi dijelovi su zaštićeni, a krajevi cijevi opremljeni su gumenim čepovima ili čepovima kako bi se spriječio ulazak krhotina i kako bi se zaštitile brtvene površine prirubnice.
Identifikacija proizvoda. Za identifikaciju se koristi inkjet ispis, a naljepnice na cijevima su jednako na engleskom i vijetnamskom.
Označavanje
Ambalaža. Ravne cijevi pakiraju se pomoću zavarenih željeznih okvira, dok se koljena, T-račve i reduktori pakiraju pomoću željeznih okvira.
Utovar i otprema.
