Koju veličinu čestica, brzinu suspenzije i raspone koncentracije krutine može pouzdano podnijeti cijev otporna na habanje s keramičkim prstenom bez pretjeranog trošenja ili rizika od kvara košuljice?

Mogućnost veličine čestica

The Keramička prstenasta cijev otporna na habanje je dizajniran za rukovanje fine do grube abrazivne tvari s visokom otpornošću na klizanje i udarno trošenje. U većini sustava gnojnice i pneumatskih transportnih sustava takve cijevi pouzdano obrađuju čestice veličine submikronske finoće do otprilike 10–25 mm bez ubrzane degradacije površine, pod uvjetom da je režim protoka stabilan i energija udara kontrolirana. Fine i srednje čestice prvenstveno uzrokuju klizno habanje, čemu napredni keramički prstenovi od aluminija ili cirkonijevog oksida iznimno dobro odolijevaju zbog svoje visoke tvrdoće (obično 85–90 HRA). Grublje čestice uvode udarno i točkasto opterećenje, osobito na zavojima ili prijelazima. Dok je sama keramika otporna na habanje, pretjerani udar prevelikih ili uglatih čestica može izazvati mikropukotine ili lokalizirano lomljenje ako su brzine velike. U usporedbi s cijevima obloženim gumom ili ojačanim čeličnim cijevima, cijevi otporne na habanje s keramičkim prstenom održavaju dimenzijsku stabilnost i otpornost na habanje u širem rasponu veličine čestica, ali moraju biti ispravno specificirane za geometriju čestica, kut i kut udarca kako bi se izbjegla mehanička oštećenja, a ne degradacija uzrokovana trošenjem.

Raspon brzine gnojnice

A Keramička prstenasta cijev otporna na habanje posebno je prikladan za srednje do visoke brzine gnojnice , gdje konvencionalne metalne cijevi doživljavaju brzu eroziju. U većini industrijskih primjena, pouzdan rad se postiže na 2 do 6 m/s u transportu gnojnice iu nekim dobro konstruiranim sustavima, brzine od do 8-10 m/s može izdržati bez pretjeranog trošenja košuljice. Pri nižim brzinama može doći do taloženja i lokalizirane abrazije, dok pri pretjerano velikim brzinama udarne sile na koljenima, reduktorima i ulaznim točkama mogu premašiti granice žilavosti loma keramičkog materijala ili sustava vezivanja između prstenova i čelične podloge. Ključna prednost konstrukcije keramičkog prstena je da ravnomjerno raspoređuje trošenje po obodu dok održava glatki unutarnji profil, smanjujući turbulentne vrtloge koji ubrzavaju eroziju. U usporedbi s gumenim ili polimernim oblogama, keramički sustavi održavaju strukturni integritet pri mnogo većim brzinama, ali ispravan hidraulički dizajn je bitan za sprječavanje mehaničkog udarnog opterećenja koje bi moglo uzrokovati pucanje, a ne postupno trošenje.

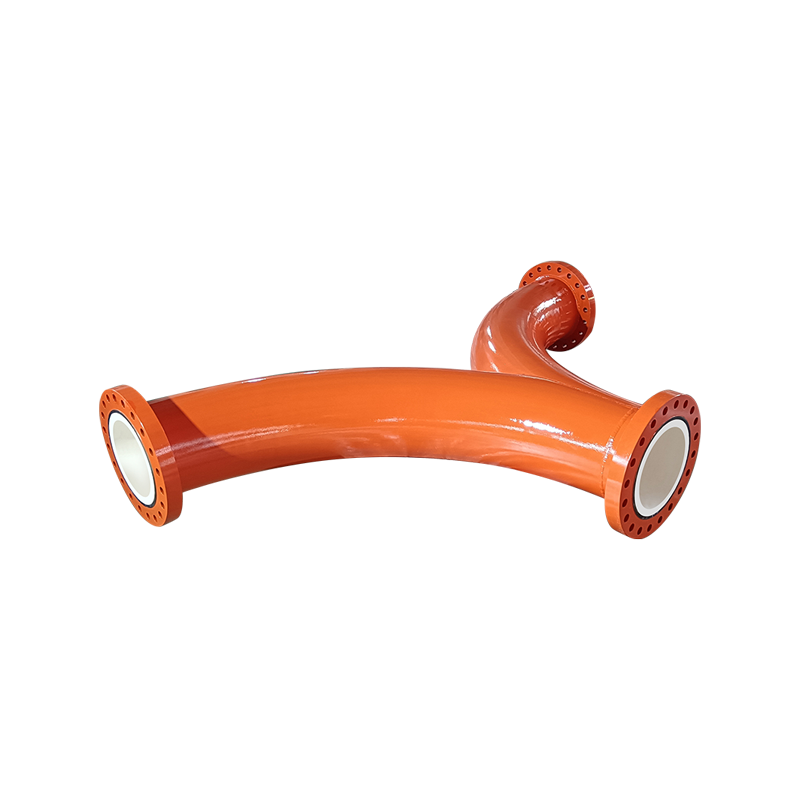

Cijev s keramičkim prstenom otporna na habanje

Tolerancija koncentracije čvrstih tvari

A Keramička prstenasta cijev otporna na habanje radi pouzdano u širokom rasponu koncentracija gnojnice, obično od 10% do 60-70% težine , ovisno o raspodjeli veličine čestica i viskoznosti tekućine nosača. Pri niskim do umjerenim koncentracijama, trošenjem dominira interakcija čestica-stjenka, kojoj je keramika izuzetno otporna. Pri visokim koncentracijama povećavaju se međučestične interakcije, što dovodi do veće gustoće, većih normalnih sila na stijenku cijevi i povećane abrazivne energije po jedinici površine. Za razliku od gumenih obloga, koje se mogu deformirati ili potrgati pod velikim opterećenjem, i čeličnih cijevi, koje brzo erodiraju pod gustim protokom mulja, keramički prstenovi zadržavaju svoju tvrdoću i dimenzijsku stabilnost čak i pri povećanom opterećenju čvrstim tvarima. Međutim, ekstremno visoke koncentracije u kombinaciji s velikim veličinama čestica i velikim brzinama mogu generirati udarne sile koje ugrožavaju otpornost keramike na lomljenje, a ne otpornost na trošenje. Iz tog razloga dizajneri sustava obično specificiraju cijevi obložene keramikom kada je potreban transport visoke koncentracije, ali s kontroliranim brzinama i pravilnim prijelazima protoka kako bi se šteta od udarca svela na minimum.

Inženjerska razmatranja za integritet košuljice

Dugoročna pouzdanost a Keramička prstenasta cijev otporna na habanje ne ovisi samo o svojstvima materijala nego i o mehanički dizajn i kvaliteta ugradnje . Pravilno spajanje prstena - bilo putem epoksida visoke čvrstoće, međuslojeva od vulkanizirane gume ili mehaničkog zaključavanja - osigurava da keramički segmenti ostanu sigurno fiksirani pod hidrauličkim silama i vibracijama. Nagle promjene smjera protoka, loše poravnati spojevi ili nepravilno zavarivanje u blizini obloženih dijelova mogu dovesti do lokaliziranih naprezanja koja prelaze granice loma keramike čak i kada su stope trošenja niske. Kada su pravilno dizajnirani, instalirani i korišteni unutar specificiranih parametara brzine i udara čestica, keramički prstenasti sustavi dosljedno nadmašuju metalne cijevi, cijevi obložene gumom i polimerom u abrazivnoj uporabi, nudeći dramatično produljeni životni vijek uz minimalnu degradaciju obloge.

Cijev s keramičkim prstenom otporna na habanje

Tipična radna omotnica (indikativno)

• Veličina čestica: Fini prah do ~10–25 mm grube krutine (veće veličine zahtijevaju dizajn s kontrolom udarca)

• Brzina gnojnice: ~2–6 m/s (do ~8–10 m/s s optimiziranom geometrijom protoka)

• Koncentracija krutih tvari: ~10–60% težine (moguće više s kontroliranom brzinom i veličinom čestica)
